Детали решения:

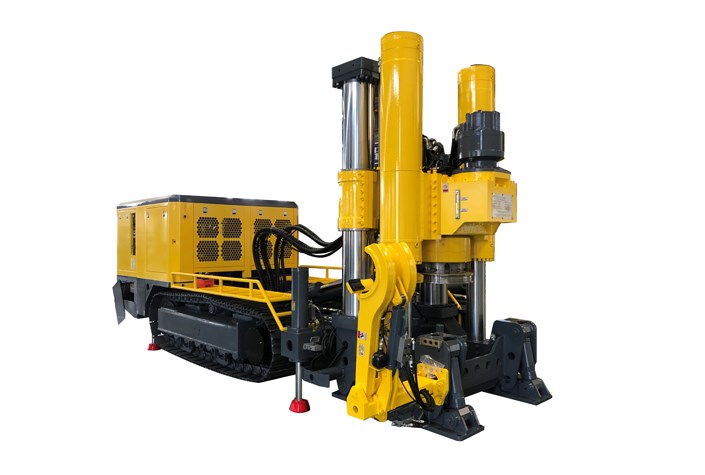

Буровые установки — это специализированное оборудование, используемое для бурения породы вращательным способом с целью создания скважин и обратного расширения. Работая на двойной системе питания (двигатель внутреннего сгорания и электрический двигатель), эти машины отличаются универсальностью: они используются не только для бурения вертикальных стволов в подземных шахтах, но и для горизонтального бурения вентиляционных шахт в железнодорожных туннелях, доступа в гидроэлектростанции, подземных складов и вертикальных стволов.

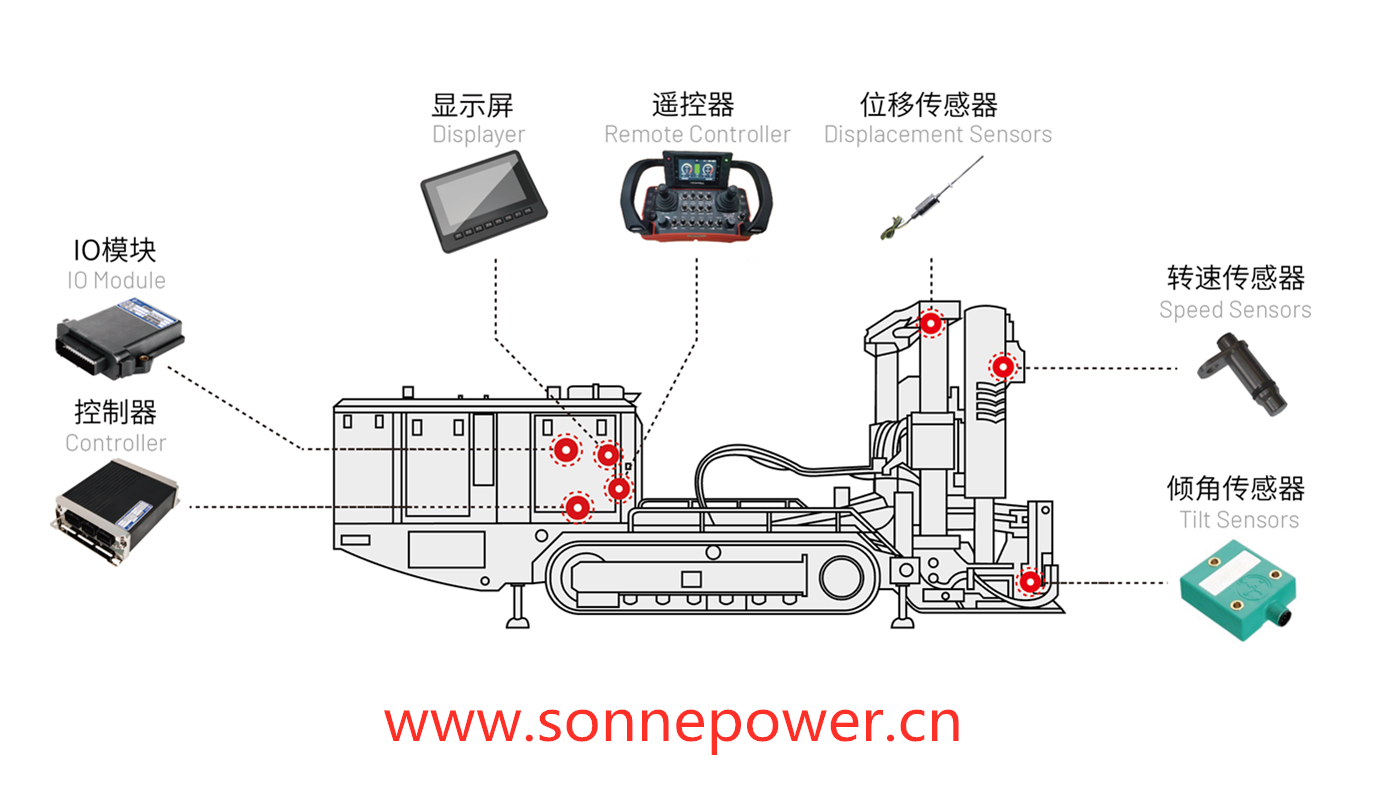

SonnePower разработала современную электрическую систему управления для буровых установок, в основе которой лежит SPC-SFMC-X3632A в качестве основного контроллера. Эта система интегрирует модуль ввода/вывода SPC-SDIO-0032, дисплей SPD-070-A и портативный пульт дистанционного управления с ремнем, соединенные через шину CAN для выполнения таких функций, как движение, позиционирование, пилотное бурение, расширение и вспомогательные операции.
Контроллер SPC-SFMC-X3632A собирает данные с множества точек гидравлического давления и датчиков положения манипулятора для управления запуском/остановкой питания, регулировкой скорости, продвижением и втягиванием буровой головки, вращением и действиями манипулятора.
Модуль SPC-SDIO-0032 управляет движением опорных ног, операциями зажимных пластин и индикаторами тревоги.
Дисплей SPD-070-A выполняет роль человеко-машинного интерфейса (HMI) для отладки и диагностики неисправностей.
Функции системы:
Автоматическая работа с буровыми штангами:
Точная, практичная и эффективная работа снижает сложность для оператора и повышает производительность. Автоматизация защищает резьбовые соединения штанг и снижает затраты на строительство.
Автоматический выбор системы давления:
Система автоматически регулирует настройки давления в зависимости от условий работы, обеспечивая безопасность и плавность работы.
Беспроводное дистанционное управление с дисплеем:
Беспроводной пульт с интегрированным дисплеем обеспечивает четкую видимость рабочих параметров и улучшает обзор оператора.
Человеко-машинный интерфейс (HMI):
Упрощает отладку и диагностику неисправностей, сокращая время простоя оборудования.
Высоконадежные компоненты:
Система использует надежные компоненты, а электрический шкаф оснащен устройством для удаления влаги, что обеспечивает стабильность.
Система двойного питания:
Низковольтная система двойного питания позволяет заряжать аккумуляторы машины от сети при их разряде.
Комплексная защита от высокого напряжения:
Включает защиту от отсутствия фазы, неправильной фазы, перегрузки по току и перенапряжения. Двигатель использует запуск "звезда-треугольник" для снижения пускового тока.
